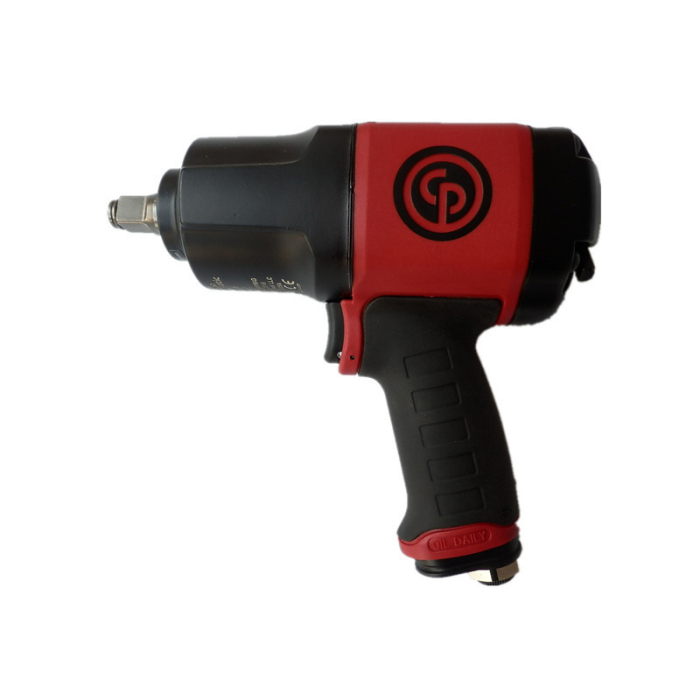

CP7748 氣動沖擊扳手

       行星減速結構、機械扭矩調節機構和齒輪箱螺旋球道結構的設計，實現了沖擊扳手大扭矩、耐沖擊等關鍵功能。價格合理的沖擊扳手通過以上幾個機構實現在較小的空間獲得大減速比、大扭矩傳遞，同時減少了齒輪箱工作噪音和振動，對提高使用壽命，降低疲勞強度起得關鍵作用等，下面就來具體介紹一下這幾個機構。

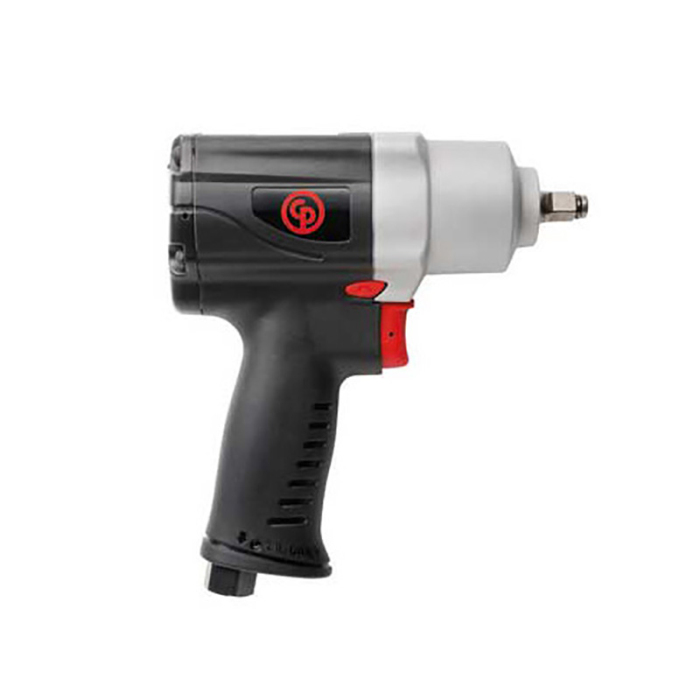

CP7769 氣動沖擊扳手

第一、行星減速結構
        氣動沖擊扳手的行星減速結構采用行星內齒圈、行星齒輪和太陽齒輪的齒輪組，通過優化調整行星齒輪齒數比，獲得大減速比，進而實現齒輪箱傳遞大扭矩輸出，解決行星齒輪在較小的空間獲得大減速比。
第二、機械扭矩調節機構
        機械扭矩調節機構在已有的沖擊扳手結構基礎上，增設了能夠調節主動沖擊塊與被動沖擊塊嚙合量大小的第一調節單元和能夠調節復位壓簧預壓量大小第二調節單元。其中第一調節單元可以改變沖擊扳手沖擊過程中可轉化的扭矩大小，第二調節單元可以調整主動沖擊塊復位時獲得的彈性勢能，在不改變電機輸出功率的情況下進行扭矩調節。
第三、齒輪箱螺旋球道結構
         當沖擊板手在外部承載時，沖擊座通過螺旋球道與行星架配合后退，由于球道呈螺旋狀，運動過程中摩擦系數很小，因此噪音低，使用壽命也得到了很大的提升。螺旋球道對稱的分布在行星支架的外圓與沖擊座的內孔上，模擬鋼球 在球道內的運動軌跡。因此工作時運動軌跡十分準確，對降低工作噪音，提升使用壽命起到關鍵的作用和效果。
         用戶在選擇時會考慮沖擊扳手哪家口碑好，但是除了口碑，更應該考察以上的三個組成機構。沖擊扳手的傳動系統多采用高精密微型行星齒輪傳動形式，全部由精確地小模數齒輪組構成。這樣的沖擊扳手具有結構緊湊，體積小、重量輕，傳動比大，同軸性好、傳動效率高等優點，同時可以通過機械方式來調節扭矩，輸出扭矩大，耐沖擊性能好，壽命長。
